Das Simatic S5 PG 740 ist ein klassisches Handprogrammiergerät von Siemens, das in den 1990er Jahren für die Programmierung und Konfiguration von Simatic S5-Steuerungen entwickelt wurde. Es bot Ingenieuren und Technikern eine mobile, benutzerfreundliche Lösung, um Programme für Automatisierungsanwendungen zu erstellen und zu debuggen – von der Kontrollensprache (KOP) über Funktionsplan (FUP) bis hin zu Anweisungsliste (AWL) und Sequenzfunktionsdiagramm (SFC).

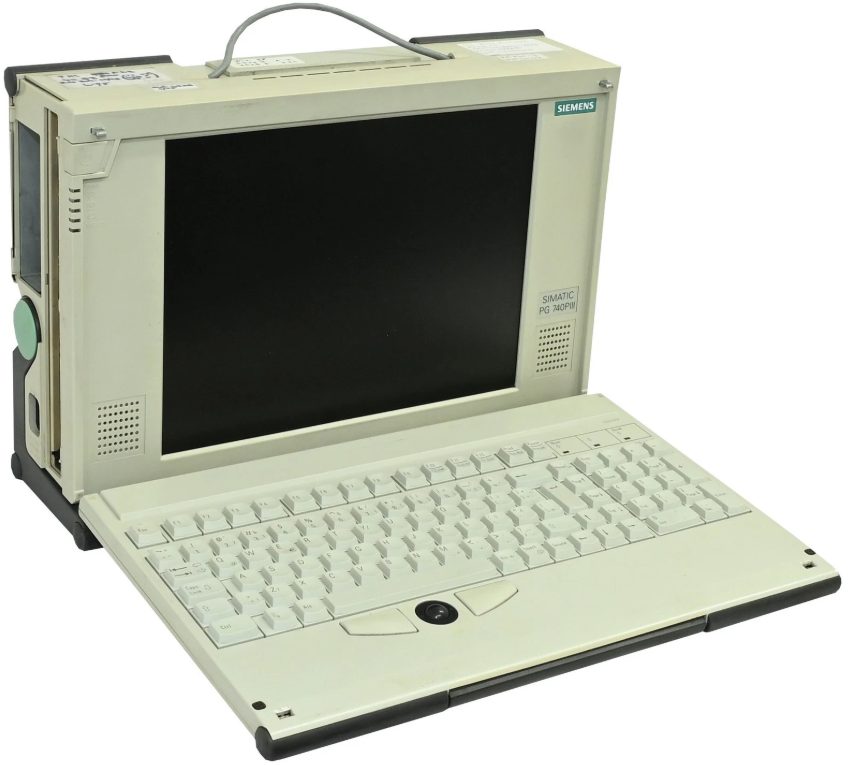

Siemens Simatic S5 PG 740 (6ES7741-0AB00-0YA0): Ein vielseitiges Handprogrammiergerät
Es gibt drei Hauptvarianten des PG 740: Das Original-PG 740 (ca. 1994, mit kleinem 10,4-Zoll-TFT-Display und ohne CD-ROM-Laufwerk), das PG 740 II (PII) und das PG 740 III (PIII). Alle Modelle sind tragbar, mit integrierter Tastatur und robustem Gehäuse für den Einsatz in industriellen Umgebungen (Schutzart IP30, Betriebstemperatur +5 °C bis +40 °C).
Technische Highlights (am Beispiel des PG 740 PII, Bestellnummer 6ES7741-0AB00-0YA0): Dieses Modell – eines der beliebtesten – verfügt über ein 13,3-Zoll-TFT-Farbdisplay mit einer Auflösung von 1024 × 768 Pixeln (XGA) und einer Helligkeit von über 100 cd/m² für gute Lesbarkeit. Es ist mit einem Intel Pentium II-Prozessor (266 MHz), 64 MB SDRAM (erweiterbar bis 384 MB) und einer 5,2-GB-Festplatte ausgestattet, was für die damalige Zeit eine solide Leistung für STEP 5-Software bot. Ein CD-ROM-Laufwerk (20x) und ein 3,5-Zoll-Laufwerk (1,44 MB) rundeten die Ausstattung ab.
Das Gerät wurde mit Windows 95 vorinstalliert geliefert (spätere Varianten nutzten NT 4.0 oder Windows 98; Windows XP war bei den ersten Modellen unmöglich, da es erst 2001 erschien). Es unterstützt USB- und serielle Schnittstellen sowie spezielle SIMATIC-Interfaces (z. B. für MPI/PROFIBUS). Mit einer Gewicht von ca. 7 kg und Maßen von 395 × 270 × 145 mm war es handlich, aber nicht ultraleicht – ideal für den Werkstatt-Einsatz.
| Variante | Display | Prozessor | RAM/HDD | OS (typisch) | Besonderheit |
|---|---|---|---|---|---|
| Original PG 740 | 10,4″ TFT, 800 × 600 | 80486DX4 | 8 MB / 850 MB | MS-DOS 6.2 / WfW 3.11 | Kein CD-ROM, kompakt |
| PG 740 PII | 13,3″ TFT, 1024 × 768 | Pentium II 266 | 64 MB / 5,2 GB | Windows 95 | CD-ROM, erweiterbar |
| PG 740 PIII | 13,3″ TFT, 1024 × 768 | Pentium II 300+ | 128 MB / 6,4 GB | Windows NT 4.0 | Verbesserte Grafik, NT-CDs |
Zusammenfassend ist das PG 740 ein Meilenstein in der Automatisierungsgeschichte: Zuverlässig, vielseitig und immer noch ein Favorit unter Retro-Enthusiasten. Heute eignet es sich perfekt für Legacy-S5-Systeme oder als Sammlerstück.
