Siemens Programmiergerät PG 635 (S5 6ES5635-0UB11) – Alles was Sie wissen müssen

Wenn es um industrielle Automatisierung geht, ist Siemens ein Vorreiter – und das PG 635 war ein mobiler Star in der Simatic S5-Serie (Einführung ca. 1986).

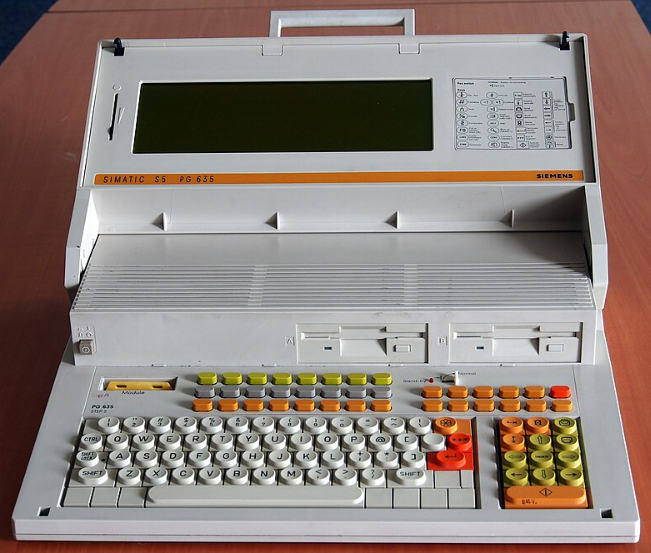

Der Simatic S5 PG 635 ist ein portables DOS-basiertes Programmiergerät (ab ca. 1986) im Koffer-Design mit klappbarem LCD-Display. Es diente der Programmierung und Diagnose von Simatic S5-Steuerungen mit STEP 5 unter MS-DOS.

Funktionen und Bedienung Das Simatic S5 PG 635 dient primär der Erstellung, Bearbeitung, Testung und Dokumentation von Anwenderprogrammen für Simatic S5-Steuerungen mit der Software STEP 5. Es unterstützt die drei klassischen Darstellungsarten Anweisungsliste (AWL), Kontaktplan (KOP) und Funktionsplan (FUP) und kann sowohl offline zur Programmentwicklung als auch online zur direkten Kommunikation mit der PLC eingesetzt werden. Zu den zentralen Funktionen gehören das Übertragen von Programmen, das Online-Überwachen und Forcen von Signalen, die Fehlersuche sowie die Druckausgabe von Programmdokumentationen. Die Bedienung ist menügeführt und intuitiv: Nach dem Booten von S5-DOS startet der S5-Kommandointerpreter (S5-KOMI), der eine Paketanwahl anzeigt. Mit Cursor-Tasten, Funktionstasten (z. B. F1 zur Paketwahl, Help für Hilfetexte) und Softkeys am unteren Bildschirmrand navigiert man durch die Menüs, erstellt oder bearbeitet Blöcke (OB, PB, FB, DB) und führt Diagnosefunktionen aus.

Technische Highlights Hier die Kern-Specs im Überblick:

Komponente	Details
Display	Monochrom-LCD, 80 × 25 Zeichen (klappbar)
Prozessor	Intel 8088 (oft NEC V20 Upgrade, ~12 MHz)
Speicher	512–640 KB
Tastatur	Integrierte QWERTZ mit Funktionstasten und Cursor
Schnittstellen	Seriell (TTY/V.24) für PLC-Anbindung
Laufwerke	2 × 720 KB 3,5″-Diskette oder 1 × Diskette + 20/40 MB HDD
Schutzart/Temp.	Kein IP-Schutz; Betrieb: 0–55 °C; Lager: -20–70 °C
Maße/Gewicht	ca. 430 × 370 × 90 mm, ca. 8–10 kg
Kompatibilität	S5-95U, S5-100U, S5-115U, S5-130 (A/B/K/W), S5-135U und S5-155U sowie kleinere Varianten wie S5-90U (ggf. mit speziellem Adapterkabel)

Mobilität und Robustheit Als portables Koffergerät ist es gut transportierbar, es ist solide, aber kein dedizierter IP-Schutz.

Fazit Das PG 635 ist ein zuverlässiges Multitalent: Benutzerfreundlich, mobil und funktionsreich für S5-Wartung – eine smarte Wahl für Legacy-Systeme. Hast du mit Klapp-Displays programmiert? Teile deine Erlebnisse in den Kommentaren!
