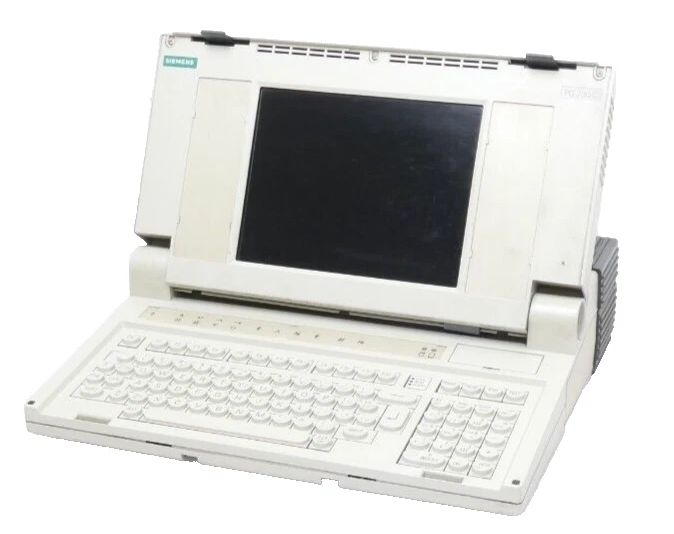

Siemens Simatic S5 PG 730 (6EA1730-0AA00-0AA0) – Ein Programmiergerät für die S5-Steuerung
Das Simatic S5 PG 730 ist ein tragbares Programmiergerät von Siemens, das ab ca. 1993 für STEP 5-Programme (STL, LAD, FUP, SFC via GRAPH 5) entwickelt wurde. Es eignet sich zum Programmieren, Parametrieren, Testen und Diagnostizieren von S5-Steuerungen (U-Reihe) und dezentralen Peripheriegeräten – ideal für Industrieanwendungen, wo S5-Legacy noch läuft. Es gibt drei Hauptversionen: Basis (ohne HDD), erweiterte mit Graphikprozessor und die C-Version mit Farbdisplay.
Das Gerät (ca. 4–5 kg) ist robust (IP30-Schutz) und batteriefähig, mit MS-DOS als OS für schnelle Einsätze.
Technische Highlights Hier die Kern-Specs (basierend auf der Basisvariante; Varianten variieren):
| Komponente | Details |
|---|---|
| Prozessor | Intel 80386 SX (20 MHz; DX-16 MHz in erster Version) |
| RAM | 4 MB (erweiterbar) |
| Speicher | 100 MB HDD (in Varianten; Basis: 3,5″-Floppy 1,44 MB); EPROM-Support |
| Display | 9,5-Zoll-Mono-LCD (640 × 480 Pixel; TFT-Farbe in C-Version); VGA-Ausgang |
| Tastatur | 68-Tasten QWERTY mit Funktionstasten |
| Anschlüsse | 2 × seriell (RS232/RS422/V.24/TTY), 1 × Parallel (Centronics), PS/2 (Maus/Tastatur), 2 × PCMCIA (Erweiterung) |
| Stromversorgung | 100–240 V AC, 50/60 Hz; optionale Batterie (NiCd, 2–4 Std.) |
| Schutzart/Temp. | IP30; +5 °C bis +40 °C (Betrieb) |
| Maße/Gewicht | Ca. 380 × 300 × 80 mm; 4–5 kg |
Funktionen
- Komfortable Bedienung via großem Display und QWERTY-Tastatur.
- Schnelle Datenübertragung (Programme, Konfigs) über vielfältige Ports.
- Integrierte Diagnose: Signal-Status, Forcing, Fehlersuche (z. B. SF-LEDs).
- Software-Updates via PCMCIA (z. B. STEP 5 V6.x+).
Modelle im Überblick Die Varianten unterscheiden sich in HDD, Display und STEP 5-Paketen (Basis oder ST für Simulation). Hier eine Zusammenfassung:
| Sachnummer | Beschreibung | HDD | Display | STEP 5-Paket | Sprache(n) | Besonderheit |
|---|---|---|---|---|---|---|
| 6EA1730-0AA00-0AA0 | PG 730 tragbar mit 3,5″-Laufwerk | – | Mono-LCD | Basis | Deutsch | Basis-Modell, ohne HDD |
| 6EA1730-0AA00-1AA1 | PG 730 tragbar mit 3,5″-Laufwerk | – | Mono-LCD | Basis | Deutsch | Basis-Modell |
| 6EA1730-0AA00-1AB0 | PG 730 tragbar mit 3,5″-Laufwerk | – | Mono-LCD | Basis | Englisch | Englische Version |
| 6EA1730-0AA00-2AA1 | PG 730 tragbar mit 3,5″-Laufwerk | – | Mono-LCD | Basis | Englisch | Englische Version |
| 6EA1730-0AA00-2AC0 | PG 730 tragbar mit 3,5″-Laufwerk | – | Mono-LCD | Basis | Französisch | Französische Version |
| 6EA1730-0AA00-3AA1 | PG 730 tragbar mit 3,5″-Laufwerk | – | Mono-LCD | Basis | Französisch | Französische Version |
| 6EA1730-0AA00-4AA1 | PG 730 tragbar mit SW-Display, 3,5″-Laufwerk | – | SW-LCD | Basis | Spanisch | Spanische Version |
| 6EA1730-0AA00-5AA1 | PG 730 tragbar mit SW-Display, 3,5″-Laufwerk | – | SW-LCD | Basis | Italienisch | Italienische Version |
| 6EA1730-0BA00-0AA1 | PG 730 tragbar mit 100 MB HDD, 3,5″-Disk, SW-Display, STEP 5/ST 5-sprachig | 100 MB | SW-LCD | Basis + ST | DE/EN/FR/SP/IT | HDD-Variante, Multi-Sprache |
| 6EA1730-0BA00-1AA1 | PG 730 tragbar mit SW-Display, 100 MB HDD, 3,5″-Disk | 100 MB | SW-LCD | Basis | Deutsch | HDD-Variante |
| … (ähnlich für 2–5AA1) | Wie oben, je Sprache | 100 MB | SW-LCD | Basis | Englisch/Franz./Span./It. | HDD-Variante |
| 6EA1730-0BA01-0AA1 | PG 730C tragbar mit 100 MB HDD, 3,5″-Disk, TFT-Farbdisplay, STEP 5/ST 5-sprachig | 100 MB | TFT-Farbe | Basis + ST | DE/EN/FR/SP/IT | Color-Version, Multi-Sprache |
| 6EA1730-0BA01-1AA1 | PG 730C tragbar mit TFT-Farbdisplay, 100 MB HDD, 3,5″-Disk | 100 MB | TFT-Farbe | Basis | Deutsch | Color-Variante |
| … (ähnlich für 2–3AA1) | Wie oben, je Sprache | 100 MB | TFT-Farbe | Basis | Englisch/Franz. | Color-Variante |
| 6EA1730-0BA11-0BA1 | PG 730C tragbar mit 100 MB HDD, 3,5″-Disk, TFT-Farbdisplay, STEP 5/MT 5-sprachig | 100 MB | TFT-Farbe | Basis + MT (Multitasking) | DE/EN/FR/SP/IT | Multitasking-Version |
Fazit Das PG 730 ist ein langlebiger Favorit: Leistungsstark, erweiterbar und robust für S5 – trotz Alters top für Wartung. Hast du eine C-Version mit Farbdisplay? Teile deine Erfahrungen!
