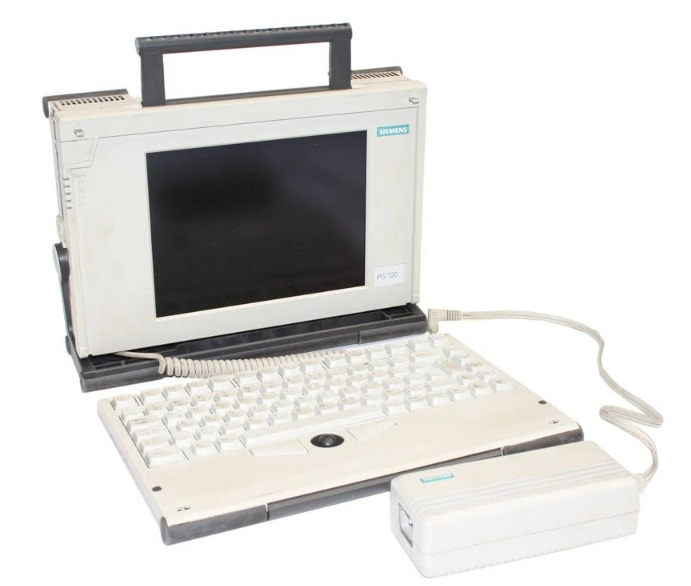

Siemens Simatic S5 PG 720 – Das zuverlässige Programmiergerät
Das Siemens Simatic S5 PG 720 (z. B. Bestellnummer 6ES7 720-1AF00-0AA0) ist ein tragbares, PC-basiertes Programmiergerät, das ab ca. 1995 für die Programmierung, Konfiguration und Wartung von Simatic S5-Steuerungen entwickelt wurde. Es bot STEP 5-Software (STL, LAD, FUP, SFC via GRAPH 5) in einer robusten Hülle für Field-Einsätze – ideal für Ingenieure in der Fertigung oder Prozessautomation, wo S5-Legacy-Systeme noch laufen.
Mit seiner leichten Bauweise (ca. 3–4 kg) und Batteriebetrieb war es ein Game-Changer: Offline-Programme erstellen, testen und laden, plus Online-Diagnose via seriellem Kabel.
Funktionen und Bedienung Benutzerfreundliche DOS/Windows-Umgebung mit integrierter Tastatur: Block-Eingabe/-Änderung (OB, PB, FB, DB), Suchen/Querverweise, Forcing von Signalen und Fehlersuche (z. B. SF-LEDs, Modulstatus). EPROM/EEPROM-Programmierung über dedizierten Port für Submodule; Backups via Floppy oder PCMCIA-Karten. Die Hintergrundbeleuchtung des LCD sorgt für Lesbarkeit in dunklen Umgebungen.
Technische Highlights Hier die Kern-Specs im Überblick (basierend auf der Standardvariante; P/PII-Upgrades mit Pentium II und größerem Display möglich):
| Komponente | Details |
|---|---|
| Display | 9,4-Zoll-Mono-STN-LCD, 640 × 480 Pixel (bis 64 Grautöne; Color-Variante: 256 Farben); hintergrundbeleuchtet, externer VGA-Anschluss |
| Prozessor | Intel 80486 (integriert); Power-Management für Batterie-Sparmodus |
| Speicher | 640 KB Base + 7 MB Extended RAM (erweiterbar bis 32 MB via DIMM); 128 KB ROM-BIOS |
| Laufwerke | 3,5″-Floppy (1,44 MB HD); 2,5″-HDD (Kapazität per Bulletin, z. B. 40–80 MB); EPROM-Port (48-pin) |
| Schnittstellen | Seriell COM1/2 (RS232/TTY für S5, bis 9600 bps/1000 m); Parallel LPT1 (Drucker); MPI/DP (RS485 für Netzwerke); PS/2 (Maus/Tastatur); 2× PCMCIA (Ethernet/Modem) |
| Stromversorgung | NiCd-Batterie (Laufzeit ca. 4–8 Std., je Nutzung); externes 17 V DC-Netzteil (115/230 V AC); Lithium-Backup für CMOS |
| Schutzart/Temp. | IP30 (Staub-/Schutz); Betrieb: +5 °C bis +40 °C; Lager: -20 °C bis +70 °C; vibrationsfest bis 5 g |
| Maße/Gewicht | Ca. 320 × 250 × 80 mm; 3–4 kg (tragbar mit Griff) |
| Kompatibilität | S5 U-Reihe (90U–155U); STEP 5 V6.x+; optionale S7-Support |
Robustheit und Einsatz Konzipiert für Industrie: Leicht, stoßfest und mit ESD-Schutz – perfekt für raue Umgebungen, solange Lüftungsschlitze frei bleiben. Diagnose-Tools (z. B. Signal-Status, Fehlercodes) erleichtern schnelle Reparaturen.
Fazit Das PG 720 ist ein langlebiger Begleiter für S5: Handlich, funktionsreich und batteriestark – unverzichtbar für Wartung, auch 2025. Hast du mit einem PG 720 in der Wildnis debuggt? Teile deine Story in den Kommentaren!
